Giriş :

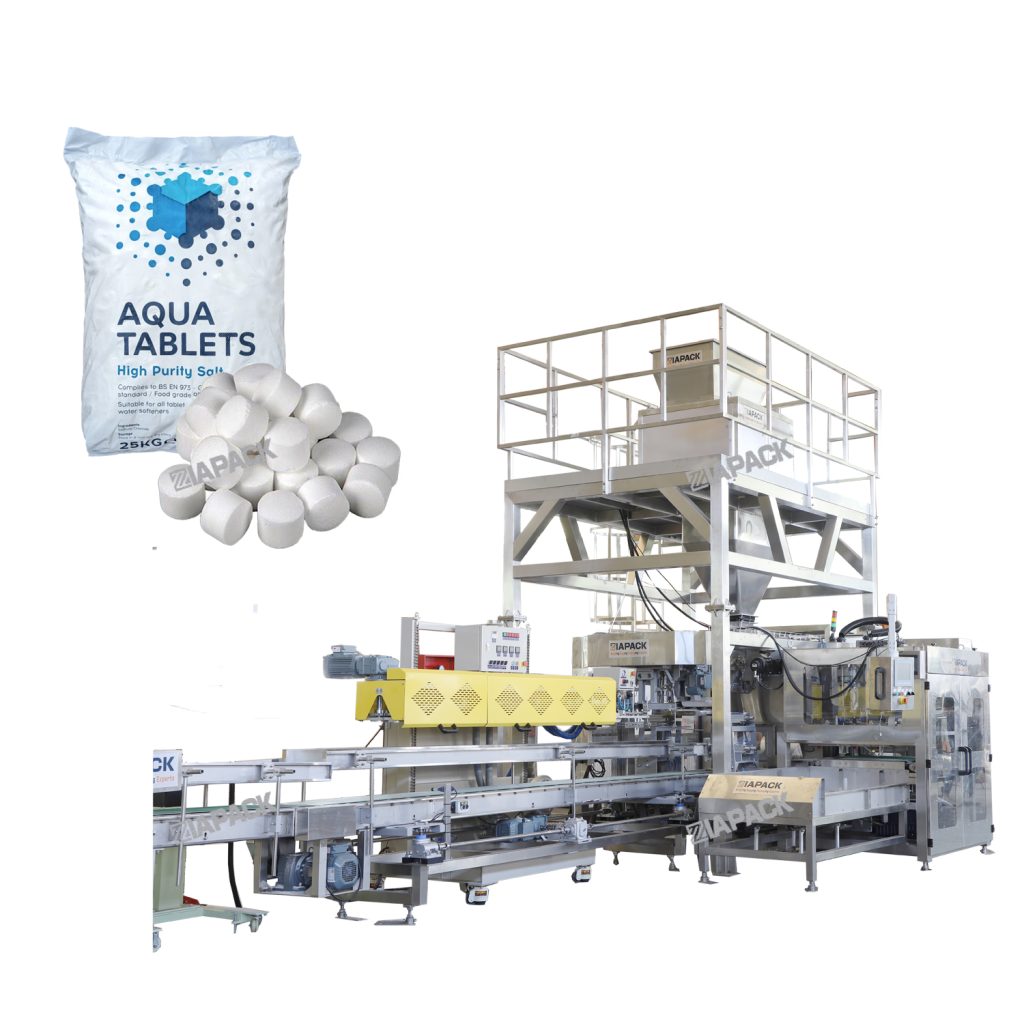

This line is special design for automatic feeding the bulkgraunle product bagging in to 25kg and 50 kg plastic .According the client requirement we also need offer the automatic conveying and palletizing line .The seller completed the design, manufacturing and supply of the production line in strict accordance with the technical requirements and combined with its own packaging line design experience in the sugar industry.
ZL25K-S Automatic double buckets gravity scale system
Principle :
This scales are composed of mechanical components and sensors of the weighing system and a weighing control instrument system. Main machine frame and material contact parts made by sus304.Including vibrating feeding for accuracy feeding and Fast feeding by valve discharge .Install with Mettler Toledo weighing sensor .The whole process of feeding, weighing and unloading loose bags is automatically controlled and self-locking.
Xüsusiyyətləri:
1,Equipped with a standard cabinet,Main electric are China famous brand
2,All equipment is equipped with local operation columns, and the packaging machine is equipped with on-site local control display panels.
3,The weighing box adopts a frame structure, which is stable as a whole and has good sealing performance. The sensors are fixed on the frame of the weighing box. Three weighing pressure sensors per scale are fixed on the frame of the weighing box. It has an independent cover, which is dustproof and anti-collision.Equipped with two dust removal interfaces and breathing holes.
4,The fast discharge door of the weighing hopper adopts a 45º tapered half-open material bottom door.The discharging speed is very fast, and the vibration generated by the cylinder will not affect the weighing accuracy.
5,All mechanical transmissions use dust-proof bearing transmission, and there is no sliding friction between metals.
6,All doors on the scale body are well sealed and there is no dust leakage.
7,All bolts and nuts inside the weighing box are protected by steel wires and cotter pins. (Use a lock nut or drill a hole at the end of the screw, and then thread it with stainless steel wire)
8,The overall external wires and air pipes are all made of closed stainless steel tubes, which are neat and beautiful. There is a dust removal interface on the scale body
9,Parts in direct contact with the material are all made of stainless steel304 and polished
Parameter setting
| Model | Net weight sensor type electronic scale (double scale) |
| Feeding method | Gravity blanking |
| Material | Material contact surface304 stainless steel, frame protection painted steel |
| Hava istehlakı | ~200NL/min |
| power | ~2.0kw |
| Weighing capacity | ≥600 bags/hour |
| Set weighing value | Net weight 25-50kg/bag |
| Ölçmənin dəqiqliyi | ±0.1% |
| load cell | Mettler Toledo |
ZLZD750 AUTOMATIC BAGGING MACHINE
Bu bölmə çanta saxlama qabı, çanta götürmə və çeşidləmə qurğusu, çanta yükləmə robotu, çanta sıxma və boşaltma qurğusu, çanta itələmə qurğusu, çantanın ağzını bələdçi qurğu, vakuum sistemi və idarəetmə sistemindən ibarətdir.
Xüsusiyyətləri
1). Qablaşdırma çantalarına geniş uyğunlaşma. Qablaşdırma maşını çanta toplama metodunu qəbul edir, yəni çanta çanta hazırlama anbarından götürülür, çanta mərkəzləşdirilir və yerləşdirilir, çanta irəli göndərilir, çantanın ağzı yerləşdirilir, çanta əvvəlcədən açılır, çanta yükləmə manipulyatoru bıçağı çantanın ağzına açmaq üçün çantanın ağzına daxil edir, sonra isə çantanı yuxarı qaldırır.
2). Çanta yükləmə manipulyatorunun qolu servo motor tərəfindən idarə olunur. Əksər digər istehsalçıların pnevmatik manipulyatorları ilə müqayisədə o, sürətli sürət, hamar çanta yükləmə, heç bir təsir və uzun xidmət müddəti kimi üstünlüklərə malikdir.
3). Torba sıxma və boşaltma qurğusu çanta sıxma açılışında iki yaxınlıq açarı ilə təchiz olunmuşdur ki, bunlar qablaşdırma torbasının açılışının tam sıxışdırılıb-sıxılmadığını və çanta açılışının tam açılıb-açılmadığını aşkar etmək üçün istifadə olunur. Bu, qablaşdırma maşınının yanlış mühakimə etməməsini və materialları yerə tökməməsini təmin edir ki, bu da qablaşdırma maşınının istifadə səmərəliliyini və yerindəki iş mühitini yaxşılaşdırır.
4). Qablaşdırma maşınının parametrlərinin təyin edilməsi sensor ekranda tamamlanır. İnsan üçün maşın dostu sensor ekran əməliyyat interfeysi bütün maşının iş vəziyyətinə hərtərəfli nəzarət edə bilər. Arızanın avtomatik göstərilməsi və emal metodu tələbləri texniki xidmət personalına ən qısa müddətdə nasazlığı aradan qaldırmağa imkan verir.
5) Solenoid klapanlar kimi pnevmatik komponentlər və toxunma ekranları və tərəzi alətləri kimi dəqiq məhsullar möhürlənir və məruz qalmadan quraşdırılır. Onlar tozlu mühitlərdə istifadə üçün uyğundur, bu da avadanlığın uzun ömürlü olmasını təmin edir.
6) Qablaşdırma maşınının bütün idarəetmə komponentləri və icraedici komponentləri avadanlığın uzunmüddətli, dayanıqlı və etibarlı işləməsini təmin edən məşhur yerli və xarici şirkətlər tərəfindən istehsal olunur.
7) Arızanın özünü diaqnostika funksiyası və yaranan hər hansı bir problem barədə dərhal xəbərdar etmək üçün səsli və vizual siqnalizasiya sisteminə malikdir.
8) Sadə və rahat əməliyyat platforması operatorlara maşını idarə etməyi və ona nəzarət etməyi asanlaşdırır.
Texniki Parametrlər:
Packaging capacity 600bags/h
İdarəetmə metodu Proqramlaşdırıla bilən nəzarətçi (PLC)
Material: Materialın təmas səthi üçün 304 paslanmayan polad, çərçivənin qorunması üçün 304 paslanmayan polad və s.
Set weighing value Net weight 30kg/package
Hava sərfi ~ 600NL/dəq
Enerji təchizatı AC 380V 50Hz ~ 15kw
